1.产品概述

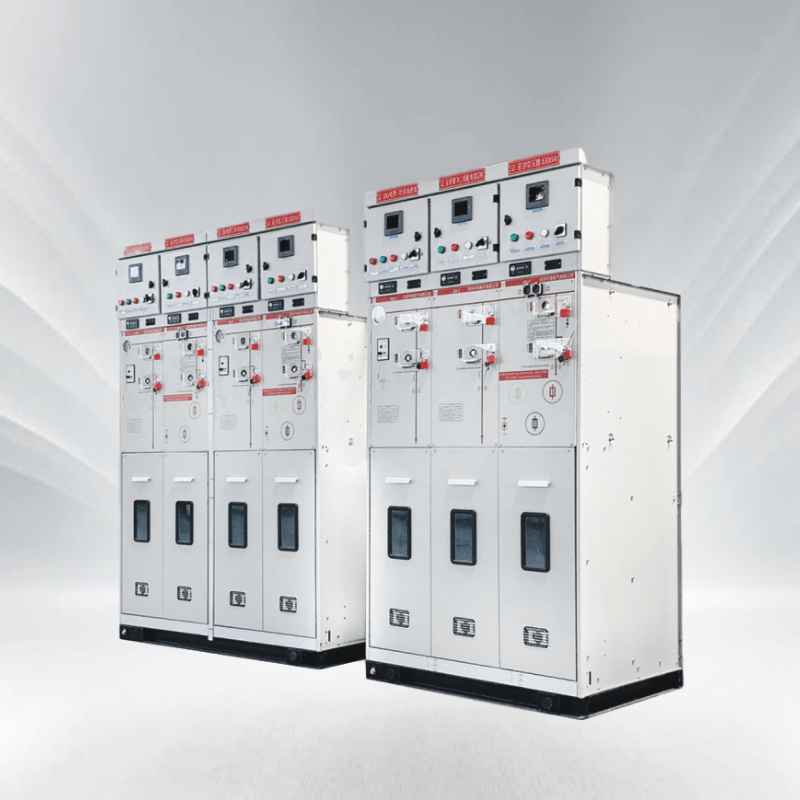

由信阳平高电气自主研发生产的XGQ-12型气体绝缘环网开关设备,已经国家高压电器实验中心型式试验,广泛用于配电系统、市城乡各类用户配电系统的首选产品开关类产品。开关柜为模块化单元模式,可根据不同用途进行组合。由固定式单元组合与可扩展型单元两大类,满足各种变电站对紧凑型开关柜灵活使用的需要。
2.型号含义及分类
3.产品特点
XGQ-12型气体绝缘环网开关设备是一个完全密封的系统,其所有带电部件以及开关封闭在不锈钢的壳体内。整个开关装置不受外部环境条件的影响,从而可以确保运行可靠性及人身安全,并且实现了免维护。通过选择可扩展母线,可以实现任何组合,达到全模块化。扩展母线完全绝缘和屏蔽,确保了高可靠性和安全性。
XGQ-12型气体绝缘环网开关设备同时可以提供工厂化的自动化解决方案,形成了智能化开关的概念,并将现场安装及调试工作量降到最低。该系列开关柜分为非扩展标准配置和可扩展标准配置,由于具有全模块和半模块的组合性以及自身的可扩展性,因而具有极其特殊的灵活性。
4.运行环境及性能指标
遵循GB3906标准,对于有别于正常操作的条件下的特殊运行条件,制造商和最终用户必须取得一致。
如果涉及特殊恶劣的运行环境,则必须向制造商和供应商咨询,当电气设备安装在海拔高度为1000米以上时,需特别注明,以便制造时对压力
进行调整。
5.产品典型方案
C模块——负荷开关型
采用二工位或三工位负荷开关作为进出线控制开关,实现对进出线回路电流的分断控制功能,控制方式简单,方便操作。接地开关充分保证检修
6.运行条件
电缆连接
XGQ-12型充气式环网开关设备装备了外部套管,所有套管距离地面的高度相同,并受电缆室盖板的保护。必须依照制造商的安装指南安装。一定要使用提供的硅脂膏全面对套管进行调整。
注意!在电缆没有连上之前,在单元投入运行之前,接地开关必须锁定于闭合位置,或者套管必须套上绝缘封帽。
互感器的安装
安装电流互感器。电缆屏蔽通过中心孔倒回并接地。在每个真空开关模块中都安装保护继电器并将保护继电器到电流互感器的电缆放置在电缆室中,作好与提供的三相电流互感器连接的准备。
■安装之前:
■检查该电流互感器已经到货,并且对应为同一类型。
■检查该电流互感器型号是正确的,变压器的额定电流,保护继电器的调整范围,互感器的变比正确。(参见保护继电器手册)
■在电缆连接头装配之前,所有电流互感器都必须装配到其本身的高压电缆上。
■电缆上的接地屏蔽必须通过电流互感器的中心孔倒回(见图),并通过电缆室中的接地母排接地电流互感器安装板应装配到电缆室中。
■在电流互感器安装完成后,将与由保护继电器出来的电缆连接。有关连接的描述,参考随保护继电器提供的用户手册。
■使用真空开关的XGQ-V支持两种不同类型的保护继电器:RDS100和CYM6-SPM20。
熔断器的安装和更换
■在前面板下部的熔断器室面板上有熔断器状态指示,指示熔断器是否跳闸,熔断器的更换次序如下图,负荷开关-熔断组合电器模块的配置中事
1.熔断器跳闻指示 2.题时针旋转操作手树,园合接地开关 3.松开熔断器面板
4.倾斜缩断器室而板以便能够对断能进行 5、使用操作手柄逆时针旋转打开熔断器
电缆室
■移开电缆室盖。注意!电缆室盖能与接地开关互锁。当装有互锁机构时,只有在接地开关处于闭合位置时,才可以进入电缆室。
收货检验
1、必须含有操作手柄1只;
2、检查压力指示器的指针应在绿色区域内;
3、对于机械部分进行功能测试;
4、任何的缺陷和遗漏必须立即向供应商声明。
维护
■开关柜中的所有组件在声明的产品寿命期内都是免维护的。充气箱体是由不锈钢制造的,如果仪表板被划伤或损坏,则必须用油漆修复,以免腐蚀。设备的机械部分位于充气箱的外面,前面板之后,如果需要,就可以比较方便地进行操作和更换。机械部分经过了表面防腐处理。其活动部分在出厂前进行了润滑,可以满足产品寿命期的使用。
■在极端环境下(灰尘、沙子和污染),则必须进行检查和维修,而在某些情况下,可能还必须进行更换。请检润滑油是否被从机械活动部分中冲洗或擦掉
