1、产品概述
XGN2-12(Z)箱型固定式金属封闭开关设备(简称高压开关柜)用于3.6、7.2-12kV三相交流50Hz系统中作为接受与分配电能之用,特别适合于频繁操作的场合,其母线系统为单母线(并可派生出单母线带旁路和双母线结构)。
本开关柜符合国家标准GB3906-91《3-35kV交流金属封闭开关设备》及国际标准IEC0298的要求,并具有“两部”提出的“五防”闭锁功能。
XGN2-12高压开关柜的主开关采用ZN28-12系列真空断路器,配用CD17系列电磁操动机构或CT19系列弹簧操动机构,隔离开关采用GN30-12旋转式隔离开关和GN22-12大电流隔离开关系列产品。
2、XGN2-12高压开关柜型号含义及分类
3、XGN2-12高压开关柜运行环境
3.1 环保温度上限+40℃;下限-5℃; 3.2 海拔高度不超过1000m;
3.3 相对湿度:日平均值不大于95%, 月平均值不大于90%;
3.4 地震烈度不超过8度;
3.5 没有火灾、爆炸危险、严重污染、化学腐蚀 及剧烈震动的场所;

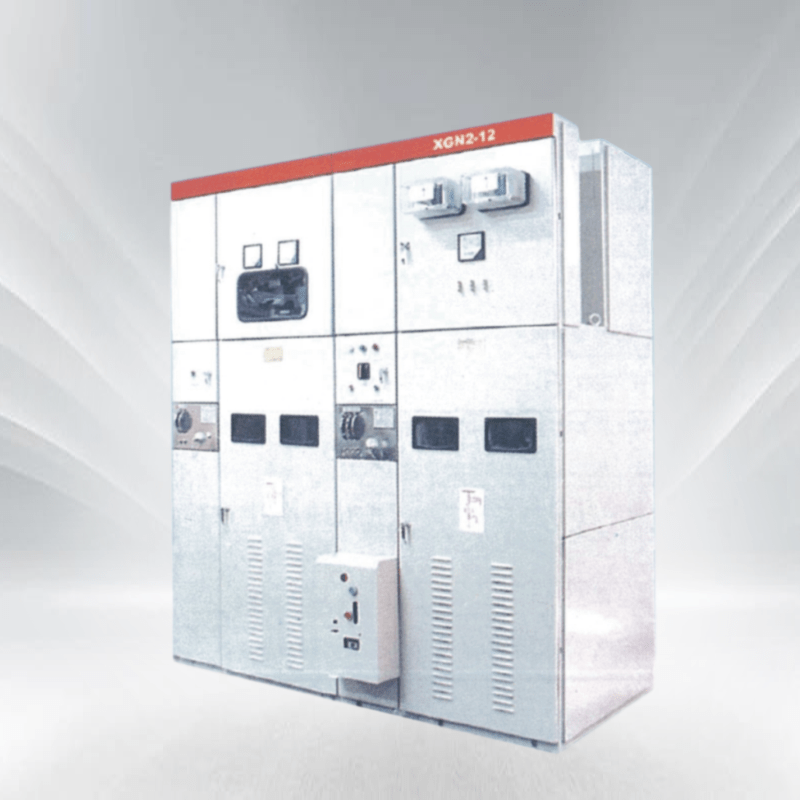

4、XGN2-12(Z)环网柜外形及安装图
