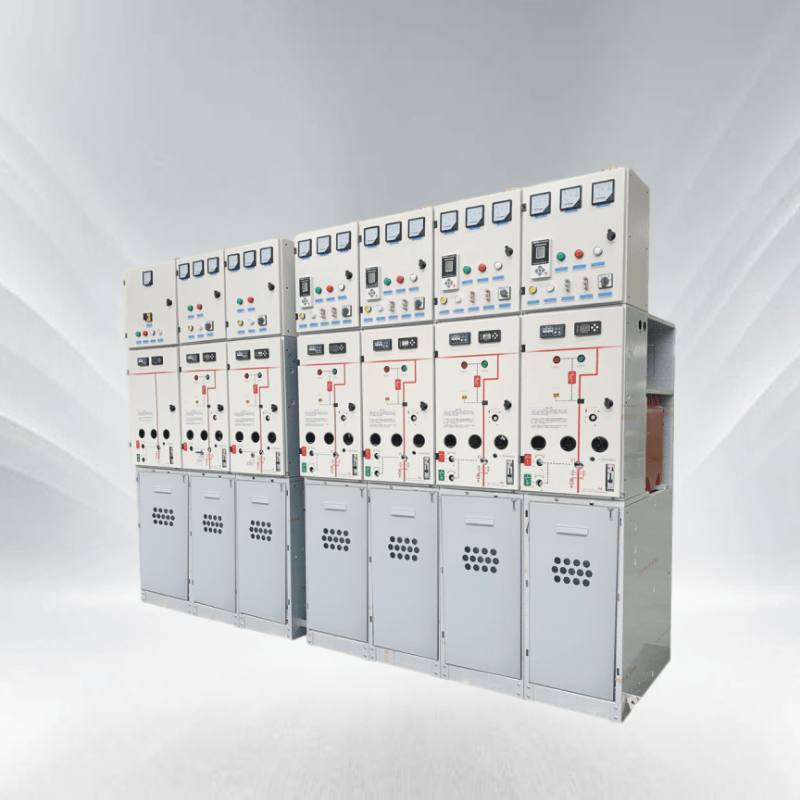

XGG-12系列 固体绝缘环网开关柜

XGG-12系列 固体绝缘环网开关柜

分享

XGG-12系列 固体绝缘环网开关柜

  • 产品详情

1.产品概述

     XGG系列固体绝缘环网柜设计是基于成熟、可靠的真空灭弧室和稳定性、可靠性高的APG工艺,从而实现机械寿命操作万次以上无需维护;井且XGG系列固体绝缘环网柜不充SF6气体,从而不需要对气体压力进行常规测试或其他例行维护,设备寿命周期后也无需额外的回收成本,因此也极大降低了产品的全周期使用成本。柜内所有高压带电部件均采用单相绝缘设计。所用材料经过特别调制,提供极佳的绝缘性能及优异的散热特性。此外,经过特殊设计的绝缘机构,有效的优化了周围电场分布。因此最大限度降低了内部燃弧的任何风险,并且带电部件都封闭在干燥无水气的壳体内,保护整个系统免受环境的影响。真空灭弧室及固体绝缘的使用确保XGG固体绝缘环网柜完好。


2.型号含义及分类



3.运行环境

安装地点:户内

海拔高度:≤2000m;

相对湿度:日平均≤95%,月平均值≤90%;

抗震能力:VIII度,水平加速度≤0.25m/s2,垂直加速度≤0.125m/s2;

无剧烈震动和冲击以及没有火灾、化学腐蚀、爆炸危险的场所。


4.产品特点

·实现全绝缘

固体绝缘环网柜采用绝缘套简固化开关部件,由封闭母线连接各个回路,整体实验全封闭全绝缘。

·智能升级

目前诸多的充气SF6环网柜无法适应配网自动化改造的需要。固体绝缘环网柜极具智能性,现场可以根据用户需求引接PT电源。电缆接头可实现在线监测,给用户现场的温度值,同时数据到达控制终端,运行维护加强,为用户解决很多使用问题。

·杜绝SF6气体污染

固体绝缘环网柜从原理制造上完全与六氟化硫气体无关,为配电网设备领域的减排环保提供基础保证。

·灵活方便

固体绝缘环网柜具有拼接组合结构,灵活性非常强,兼具充气环网柜的优点。运行中,任意环网柜发生问题,都可以及时设计回路更改方案,当场进行回路更换,对用户的使用提供了极大的方便性和灵活性,降低客户的运营和维护成本。

·抗恶劣环境

固体绝缘环网柜相比SF6环网柜具有突出的抗恶劣环境能力,由于不应用SF6气体,且具有全封闭式结构,因此在严寒、高原、潮湿、强风沙等恶劣环境下,适应性优势明显。


5.相关设计标准

IEC60721环境参数组及其严酷程度的分类分级

IEC62271-200高压开关设备和控制设备-第200部分

GB3906-2006   3.6kV-40.5kV交流金属封闭开关设备和控制设备

GB3906-2004   3.6kV-40.5kV高压交流负荷开关

GB16926-2009高压交流负荷开关-熔丝器组合电器

GB-1984-2003 高压交流断路器

DL/T593-2006 高压开关设备和控制设备标准的共用技术要求

DL/T402-2007 高压交流断路器订货技术条件

DL/T404-2007 3.6kV-40.5kV交流金属封闭开关设备和控制设备

DL/486-2000交流高压隔离开关和接地开关订货技术条件


6.外形尺寸



※并柜方式

采用全绝缘、全封闭的标准欧式顶扩母线系统,安装方便、造价低。

※电缆仓

1. 只有馈线已经隔离或接地时才能打开电缆仓。

2. 套管符合DIN EN 50181标准,M16螺栓连接,避雷器可连接在T型电缆头的后方。

3 .一体式CT位于套管侧,安装电缆方便,并且不受外力影响,

4. 套管安装处到地面的高度大于650mm。

※泄压通道

如果发生内部燃弧故障,安装在本体下部的专用泄压装置会自动启动。
