1．产品概述

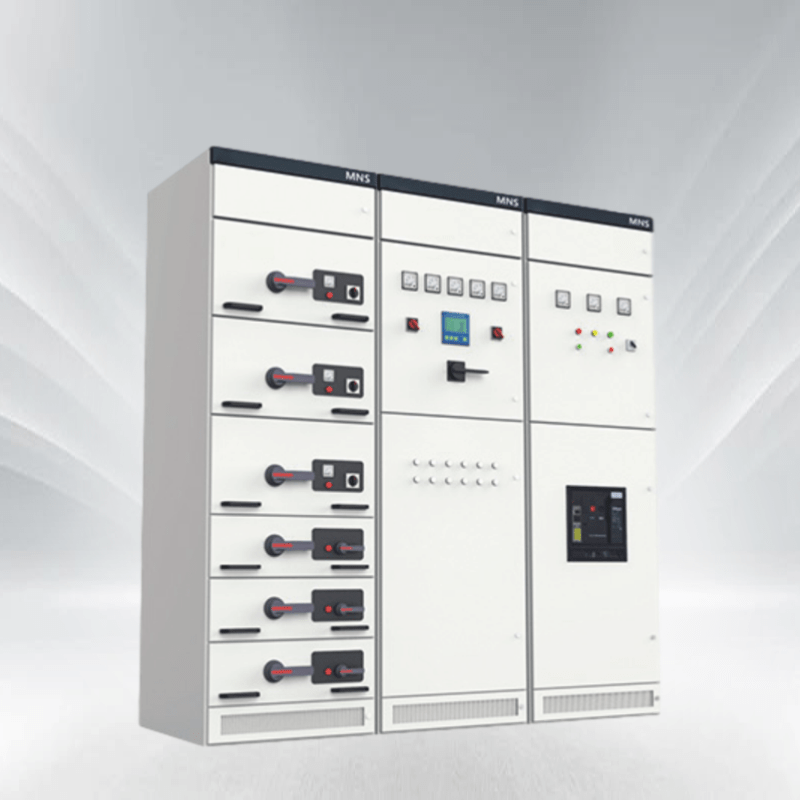

     MNS是一种模块化、多功能的低压配电柜。应用于冶金、石油、化工、工矿企业及基础设施等领域中所有要高可靠性场合的低压系统：配电和电动机控制系统，柜体结构具有高度的灵活性。

根据用户的需要或不同的使用场合，柜体内可安装多种型号及规格元器件；

　　根据不同的用电设备，多种类型的馈电单元可以装在同一列柜或同一合柜中。如：馈电回路与电动机控制回路可混装在一起。MNS是一种全系列的低压开关柜，可以满足您全方位的需求。适用于4000A以下的所有低压系统。MNS可以提供高水准的可靠性和安全性。人性化的设计，加强了对人身和设备安全所需的保护。MNS为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苛刻工期及供电连续性的要求。

2、主要技术参数

1、一般数据

1.1 应用场合：配电、电动机控制

1.2 执行标准：IEC60439、GB7251.1

1.3 环境温度：-5℃~40℃

1.4 环境相对湿度40℃时不超过50%，在较低温度时，允许有较高的相对湿度，（如：20℃时为90%）

1.5 安装地点：室内

1.6 海拔高度：≤2000m

2、机械数据

2.1 进出线形式：电缆/母线槽（桥）

2.2 电缆进出：顶部/底部

2.3 接线形式：柜前/柜后

2.4 防护等级：IP30

2.5 功能单元隔离形式：全隔离或部分隔离

3.主要特点

1、为了有利于设备的安装及现场施工，在配电柜中设有专用的电缆通道，并附有相应的电缆固定件；

2、抽屉单元各个位置定位准确、指示清楚，且在各位置分别可用最多3把挂锁进行锁定；

3、特殊的型材结构及连接方式保证了柜体的强度；

4、抽屉单元采用触头导线直接与“L”型垂直母线活动插接，简单、可靠；

5、独特的3节式导轨，使抽屉进出更加灵活方便，并且在抽屉单元不脱离柜体的情况下就可以对内部元件及接线检修、维护或更换。

4.安装尺寸
