1. 适用范围

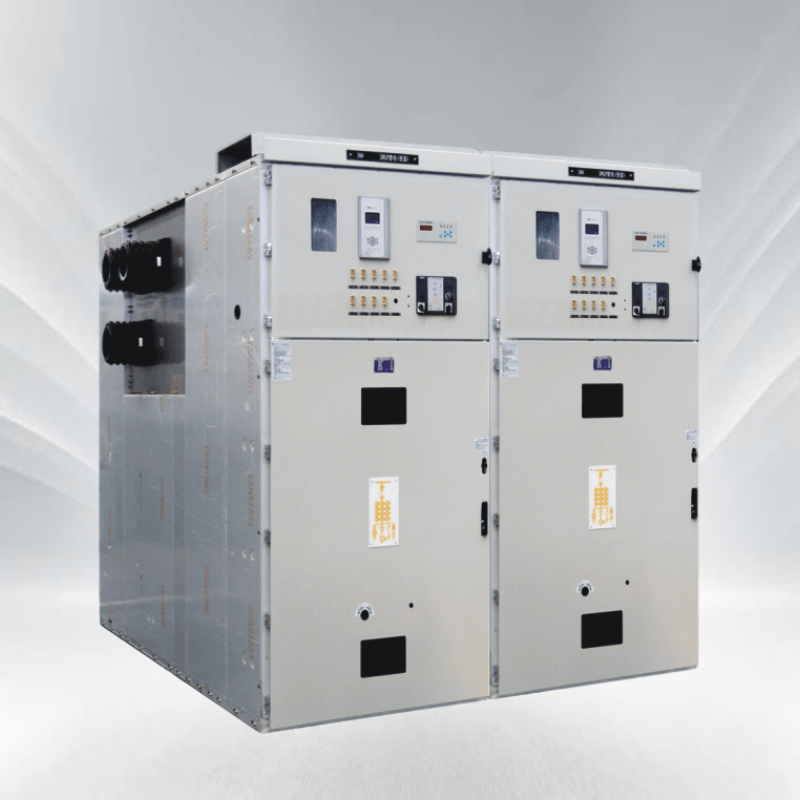

KYN61-40.5(Z)型铠装移开式交流金属封闭开关设备(以下简称“开关设备”)其主要特点是柜内配用ZN85-40.5型新型全绝缘真空断路器及弹簧操动机构,柜体采用镀锌钢板组成,提高了手车与柜体的配合精度;手车推进拉出十分轻便,互换性强。
本产品用于35kV三相交流50Hz电力系统中,作为发电厂、变电所及工矿企业的配电室接受与分配电能之用,具有控制、保护和监测等功能。
本产品符合GB3906《3-35kV交流金属封闭开关设备》GB/T11022《高压开关设备和控制设备标志的共用技术要求》DL/T404《交流高压开关柜订货技术条件》DLC60298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》标准。
2. 型号含义及分类
3. 运行环境
3.1 周围空气温度:-15℃- +40℃
3.2 海拔高度:1000m及以下
3.3 湿度条件:
日平均值不大于95%,水蒸气压力日平均值不超过2.2kPa
月平均值不大于90%,水蒸气压力平均值不超过1.8kPa
3.4 地震烈度:不超过8度;
3.5 没有腐蚀性或可燃性气体等明显污染的场所。
注:超过上述正常使用条件时,用户可与本公司协商。
开关设备结构图
4.订货须知
订货时须注明:
4.1 主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等;
4.2 辅助回路接线原理图、端子排列图;
4.3 开关设备内的电器元件的型号、规格、数量;
4.4 开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求;
4.5 如开关设备之间或进线柜需要母线桥连接应提供母线桥的额定载流量,母线桥的跨度,距地高度等具体要求数据;
4.6 需要附件、备件时,应提出种类和数量;
4.7 开关设备使用在特殊环境条件,应在订货时详细说明。
