1．产品概述

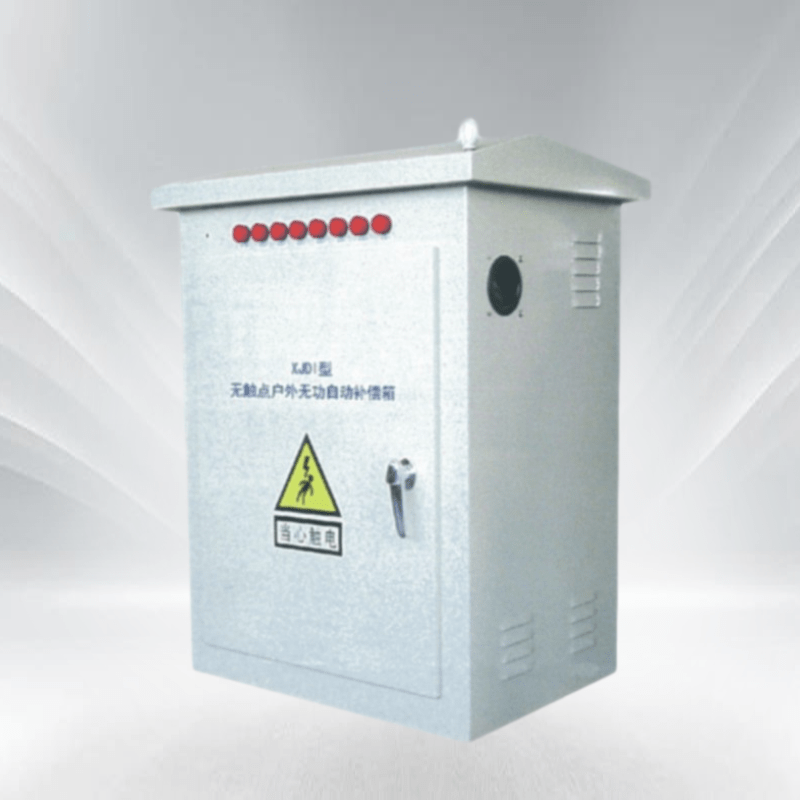

    JP系列无触点户外无功自动补偿箱（以下简称补偿箱）应用先进的微处理器技术、可控硅技术，选用优质进口元器件设计制造。主控制器由单片机及外围电路组成，以无功功率为控制物理量，使电容器的投切更为合理，显示方式为液晶显示屏汉字显示。显示参数有电压、电流、无功功率，功率因数及设备工作状态等，实现菜单方式人机对话，操作调整方便快捷。

执行元件采用进口大功率可控硅模块替代交流接触器，对电容器的投切实行过零触发，不会产生电容合闸浪涌冲击电流，无振动无火花无干扰，具有寿命长无需维修等特点，特别适合频繁动作、无人值班的场合及柱上变压器的无功补偿。

补偿箱设有过流、过压、短路等保护措施。该装置的设计考虑了户外使用时受阳光辐射、雨淋等因素影响，外壳防护等级达到IP43，并具有良好的通风散热能力，能保证在复杂的气候环境下可靠运行。

2．适用范围

◆补偿箱适合在城市电网与农村电网的柱上公共变压器使用，作为三相交流380V、50Hz的配电系统中作为无功功率补偿用，亦可安装在电动机附近或线路末端做就地补偿之用。

◆补偿装置配置合理时，能将补偿点的功率因数提高到0.9-0.99由于功率因数的提高，对满负荷的配电变压器能增容10%-30%，降低线损20%-50%，稳定电网电压，提高供电质量，用户可避免因功率因数的下降而增加电费，产生明显的经济效益和社会效益。

◆产品符合GB/T15576《低压无功功率静态补偿装置总技术条件》、DL，T597《低压无功补偿控制器订货技术条件》等标准规定。

3．运行环境

周围空气温度(户外型)

周围空气温度不高于+40℃，不低于-25℃，24h内平均温度不高于+35℃。

大气条件(户外型)温度为+25℃时，相对湿度短时可达100%。海拔高度不超过2000m。

注：对于在海拔高于1000m处使用的电子设备,有必要考虑到介电强度的降低和空气冷却效果的减弱。打算在这些条件下使用的电子设备。应按照制造厂与用户之间的协议进行设计和使用。周围介质无爆炸及易燃危险、无足以损坏绝缘及腐蚀金属的气体、无导电尘埃。安装地点无剧烈振动及颠簸，安装倾斜度不大于5%。电压波动范围不超过额定工作电压的±10%。装置不适用于过大谐波的场所，如：电压波动和谐波作用的结果，超过电容器额定电流的1.3倍。

4．型号含义及分类

5．主要技术参数

◆控制物理量：无功功率Q=    3Uisin

◆额定检测电压模拟量：~380V±20%。

◆额定检测电流模拟量：~5A

◆控制器输出回路图：1、3。

◆投切方式：循环投切。

◆延时功能：投入前的延时时间10-120s可设定。

◆单回路最大容量：30kvar。

◆测量精度：电压0.5级，电流1.0级，无功功率2.5级功率因数1.5级。

◆自动运行：停电后断开，来电后自动恢复运行。

◆过压保护：可设定过压点， 标准值设定为417V，当电压高于设定值时，闭锁输出回路，同时报警。

6．外形及安装示意图
