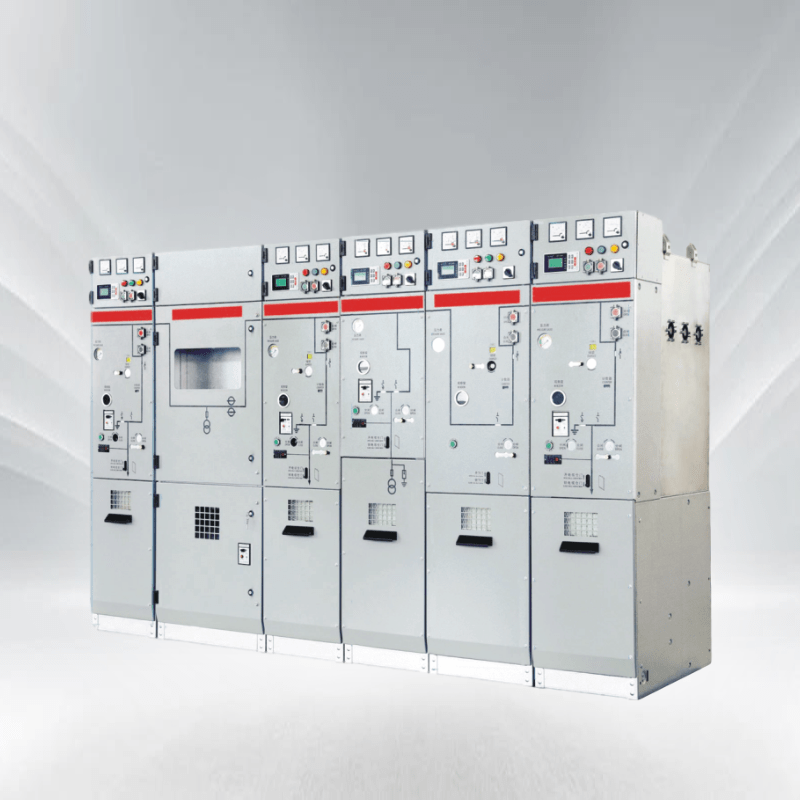

1.产品概述
环保系列高压金属封闭开关设备是一种用材环保、价格经济、操作便捷的智慧云设备。开关内所有导电部分全部安装在密封的不锈钢气箱内,气箱内以干燥空气+热塑性材料为绝缘主体、主开关采用真空灭弧、隔离开关采用三工位结构、相邻柜体之间通过固体绝缘母线进行连接。二次回路采用集成控制技术,并支持数据传输功能,当设备在现场安装送电时,设备会自发信号与主站进行第一次握手,主站将获取设备的健康状态、坐标位置、运行环境及其运行参数,便于运维人员及时掌握设备运行状态。
2.主要技术参数
1. 额定频率/电压/电流:50Hz/12kV/630A。2. 额定短时耐受电流:20kA/4s。3. 额定工频耐受电压:42/48kV。4. 额定雷电冲击耐受电压:75/85kV。5. 运行连续性丧失类别:LSC 2B。
6. 内部燃弧等级:靠墙排列 IAC A FL 20kA/1S。离墙排列 IAC A FLR 20kA/1S。
7. 开关/柜体防护等级:IP67/IP41。
3.运行环境
1. 环境温度:-40℃~60℃(-25℃以下需定制)。2. 相对湿度:≦95%。3. 海拔:≦4000米。
4. 抗震:8级。5. 特别适应于高原、沿海、高寒、高污秽等区域应用。※ 此设备不会存在像SF6开关在低温时气压逐渐变小,整个过程绝缘不断下降,最后导致绝缘失效。
4.一次方案
C - 负荷开关柜 PT - 电压互感器柜 V - 断路器柜 De - 带接地的母线连接柜
D - 母线连接柜 Be– 母线接地柜 SL - 母线分段柜(负荷开关) SCB - 母线分段柜(断路器)
M - 计量柜
5.柜内布置
※主要元器件布置
(1)主开关机构 (2)操作面板 (3)隔离机构 (4)广角镜头(5)电缆仓 (6)二次控制箱 (7)母线连接套管 (8)灭弧装置(9)隔离开关 (10)全封闭箱体 (11)箱体内部泄压装置
※电缆仓
1. 只有馈线已经隔离或接地时才能打开电缆仓。
2. 套管符合DIN EN 50181标准,M16螺栓连接,避雷器可连接在T型电缆头的后方。
3. 一体式CT位于套管侧,安装电缆方便,并且不受外力影响,
4. 套管安装处到地面的高度大于650mm。
6.并柜方案
1.所有单元柜左右均可扩展(订货可选)。2.母联器包括触头连接杆和带屏蔽的硅橡胶连接件。
3.安装时两组柜体需要并紧、基础水平,拆装时柜体需要左右移动。
7.操动机构
※主机构
具有重合闸功能的精密传动机构,采用花键连接、滚针轴承以及高性能油缓冲设计方案,从而保证产品机械寿命1万次以上。
※三工位隔离机构
具有快速关合功能的三工位隔离机构,采用单弹簧和两把独立的操作轴设计,从而避免误操作发生。
※断路器机构和三工位隔离机构均可加载电动方案,电动元件全部安装在机构的前方,可随时加装和维护。
